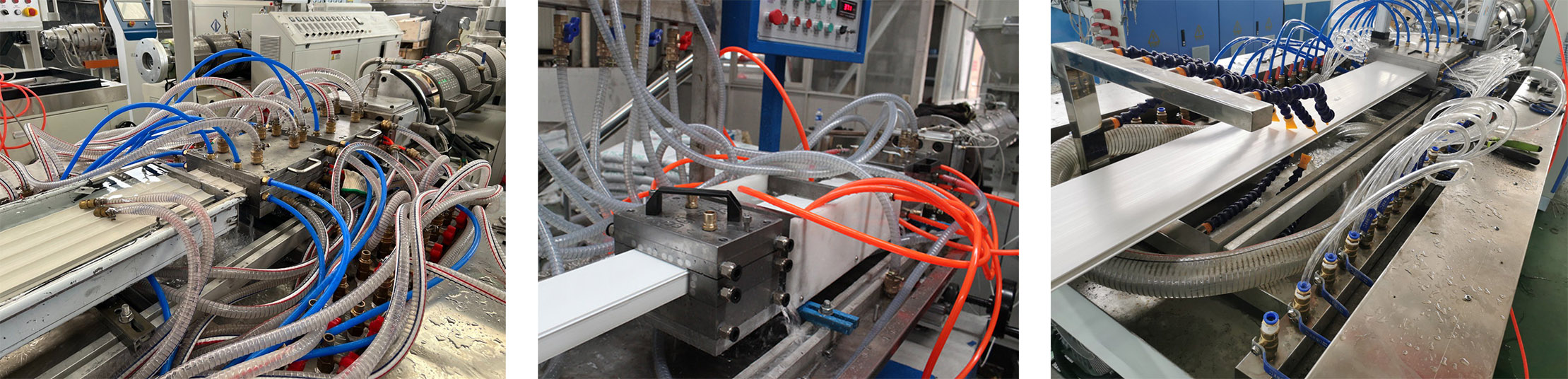

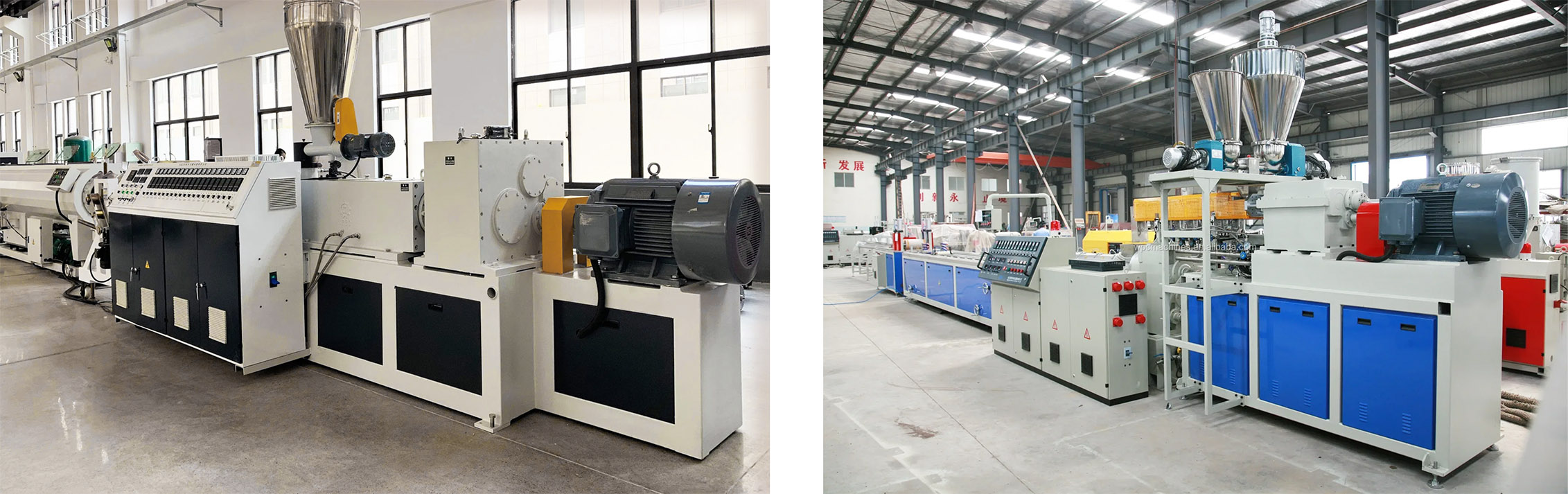

Производство пластиковых изделий - высокотехнологичный и энергозатратный процесс, сопровождающийся работой целого рядом вспомогательных устройств и механизмов. В центре любого такого производства находится экструзионная линия. Это комплекс оборудования, где полимерные гранулы под действием высокой температуры и давления превращаются в непрерывный профиль (трубу, лист, пленку, погонаж).
Ключевым элементом линии является экструдер. Его шнек вращается внутри горячего цилиндра, создавая колоссальное усилие сдвига. Именно здесь мы и встречаемся с гидравликой, которая в составе с экструзионной линией выполняет такие жизненно важные функции:
/ Фильтрация и смена сеток - гидроцилиндры прижимают и перемещают фильерные сетки под давлением 150–250 бар.
/ Обдув и калибровка - управление движением заготовки.
/ Системы намотки и резки - гидромоторы обеспечивают синхронное движение тянущих устройств.
/ Запирание узлов - удержание фланцев и головок экструдера.
Главная проблема: гидравлика работает в тяжелых температурных условиях. Сам экструдер излучает тепло на 50–80°C, плюс постоянная работа насосов на сдвиг. Рабочая жидкость быстро достигает +70°C и выше, что приводит к потере вязкости, утечкам через уплотнения и, как следствие, к остановке всей дорогостоящей линии.
Задача клиента: К нам обратился технолог завода по производству ПВХ-профиля. На линии работал старый маслоохладитель водяного типа. Вода в цеху была жесткой и грязной, радиатор постоянно забивался, а летом температура масла доходила до критических +85°C. Клиенту требовалось решение «установил и забыл»: автономное, воздушное, способное работать при +40°C в цеху, с давлением в системе до 25 бар и потоком масла около 300 л/мин.

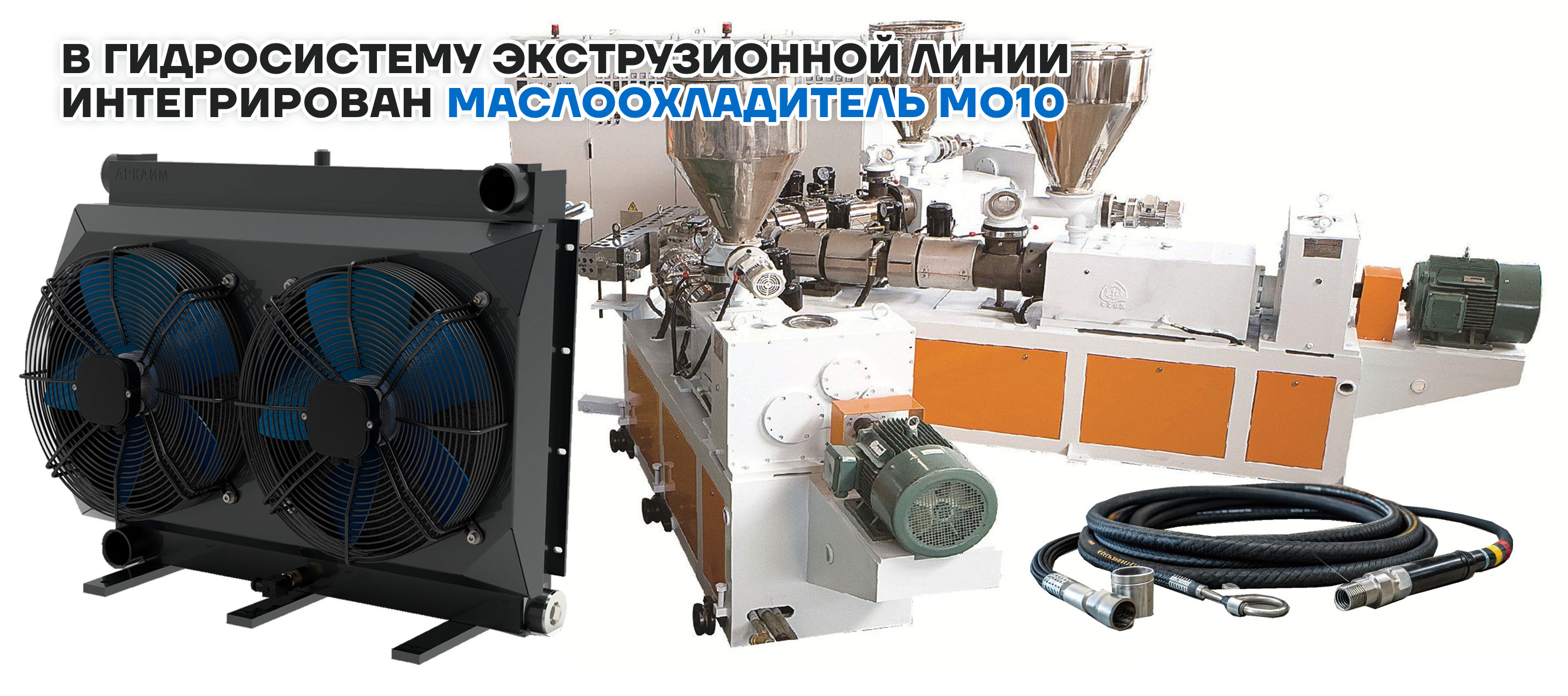

Наше решение: Маслоохладитель МО10
Под техническую задачу клиента мы выбрали наше серийное устройство - гидравлический маслоохладитель МО10. Это модель воздушно-масляного типа, специально созданная для интенсивной циркуляции в условиях, близких к промышленным. При его проектировании проводилось моделирование воздушного потока, в ходе которого инженеры смогли добиться очень высоких показателей КПД охладительной установки.
Конструктивно МО10 представляет собой три блока в одном: прочный алюминиевый радиатор с большим оребрением, два мощных осевых вентилятора и диффузор для направления потока воздуха. Алюминий выбран не случайно — он дает максимальную теплопередачу при малом весе, что важно при монтаже на вибрирующую раму экструдера.
Что мы дали клиенту по цифрам:
• Запас прочности по давлению: МО10 рассчитан на рабочее давление до 25 бар. Это с запасом перекрывает типичные для экструзии 18–20 бар в напорной линии «после насоса».
• Производительность: пропускная способность агрегата - до 320 л/мин. Мы попали точно в дельту: поток клиента составлял 280 л/мин, так что запас в 15% гарантирует работу даже при износе насоса.
Гибкость под вашу инфраструктуру
Поскольку каждая экструзионная линия имеет свою компоновку (где-то есть свободные 380В, где-то только 220В), мы предложили клиенту выбор прямо в спецификации. Для МО10 доступны исполнения вентиляторов на 220В или 380В. Клиент выбрал 380В — подключили напрямую к шкафу управления экструдером без дополнительных трансформаторов.
На корпусе МО10 предусмотрены резьбовые порты 4хG2'' - это полноценные дюймовые отверстия для тяжелых условий. Два порта рабочие, два заглушены (запас на случай, если вам понадобится второй контур или установка дополнительных датчиков).
Для конкретного клиента мы по отдельному заказу изготовили и поставили комплект РВД с фитингами, полностью соответствующий его ТЗ: под 45°, длина рукавов под обвод вокруг шнекового блока.
Результат после внедрения
Через месяц после установки МО10 на экструзионную линию мы получили обратную связь:
• Температура масла стабилизировалась на уровне 52-55°C даже в июльскую жару.
• Перестали течь сальники на гидроцилиндрах сеткодержателя.
• Линия перестала вставать на аварийное охлаждение.
• Срок замены масла увеличился в 1,5 раза из-за отсутствия перегрева.
Ссылка на изделие - Маслоохладитель МО10
