Гидроабразивная резка - это одна из самых прогрессивных технологий раскроя материалов, которая позволяет обрабатывать практически любые поверхности без термического воздействия. В основе метода лежит эрозионное воздействие сверхскоростной струи воды, смешанной с твёрдыми абразивными частицами. Вода сжимается в насосе до сверхвысокого давления - порядка 4000 бар и более, после чего через микросопло подаётся в зону реза, где абразив буквально «смывает» материал с заданной траектории.

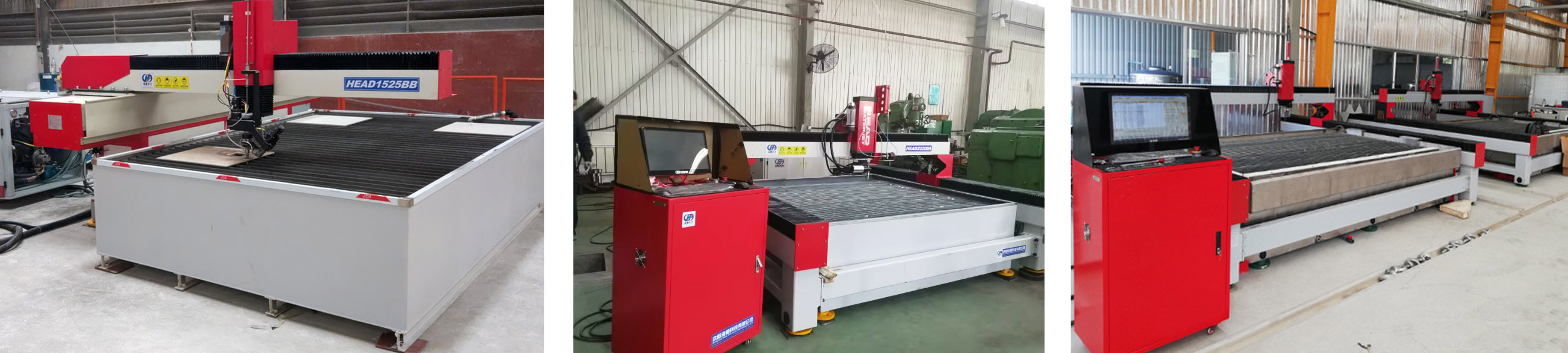

Станок HEAD 1530BB - это современное высокоточное оборудование консольного типа, которое нашло широкое применение в металлургической, авиационной и камнеобрабатывающей промышленности. Он предназначен для прецизионной резки металлов, камня, стекла, керамики и композитных материалов толщиной до 100 мм.
Рабочая зона станка составляет 1500×3000 мм, а максимальная нагрузка на стол достигает 500 кг/м². Точность позиционирования ±0,05 мм с повторяемостью ±0,03 мм. Станок может оснащаться как трёхосевой, так и пятиосевой режущей головой с углом наклона до 8° и системой автоматической компенсации конусности. Это обеспечивает ровный рез с шириной линии всего 1,0–1,2 мм. Насос высокого давления HEAD 42037Z, создающий высокое давление при расходе воды 3,8 л/мин.
Перегрев рабочей жидкости в насосной станции станка абразивной резки
При столь интенсивной работе гидравлическая система станка испытывает колоссальные нагрузки. Насос высокого давления работает непрерывно, сжимая воду до сверхвысоких значений. Масло в гидросистеме циркулирует под большим давлением, многократно проходя через насос, гидрораспределители и исполнительные механизмы. Часть подводимой энергии неизбежно переходит в тепло.
Штатная система охлаждения, как правило, представляет собой теплообменник, который отводит избыточное тепло от рабочей жидкости. Однако при длительной работе на максимальных режимах, особенно в летний период или при повышенной загрузке, штатного охлаждения может оказаться недостаточно. Температура масла начинает расти, приближаясь к критическим значениям.
Перегрев рабочей жидкости влечёт за собой серьёзные последствия:
• Снижение вязкости масла: жидкость становится слишком текучей, что приводит к внутренним утечкам в насосе и падению производительности.
• Ускоренный износ компонентов: насос и гидрораспределители работают в условиях недостаточной смазки, что сокращает их ресурс.
• Деградация уплотнений: резиновые манжеты и кольца при перегреве теряют эластичность, появляются течи.
• Риск аварийной остановки: при достижении критической температуры автоматика может отключить станок, что ведёт к простою и срыву производственных планов.
Для станка гидроабразивной резки, где точность и стабильность работы имеют решающее значение, перегрев гидравлики является проблемой, требующей оперативного решения.

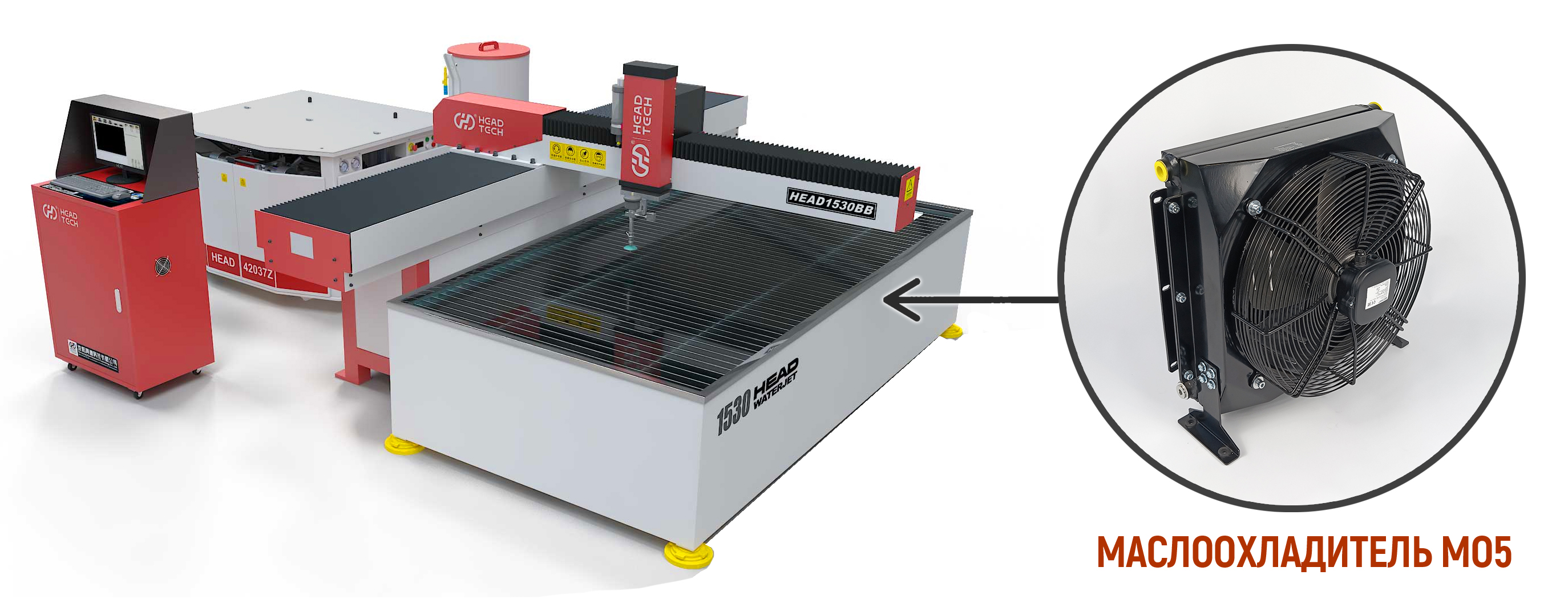

Наше решение: установка маслоохладителя МО5
К нам обратился владелец станка HEAD 1530BB, столкнувшийся с перегревом гидравлической системы при интенсивной эксплуатации. Штатный теплообменник перестал справляться с отводом тепла, и температура масла регулярно превышала допустимые значения. После анализа параметров гидросистемы мы предложили клиенту установку дополнительного маслоохладителя МО5 нашего производства.
Маслоохладитель МО5 - это теплообменник воздушно-масляного типа, предназначенный для поддержания нормальной рабочей температуры масла в промышленных гидросистемах. Конструктивно он представляет собой прочный алюминиевый радиатор, осевой вентилятор и диффузор. Жидкость, проходя через обдуваемый радиатор, отдаёт тепловую энергию и возвращается в систему уже охлаждённой до нужной температуры. Его главные характеристики:
Рабочее давление: до 25 бар.
Пропускная способность: до 180 литров в минуту.
Питание вентилятора: 220/380 В с автоматическим запуском.
Эти значения с запасом перекрывают потребности гидросистемы станка HEAD 1530BB, обеспечивая эффективный отвод тепла даже при максимальных нагрузках.
Автоматизация работы маслоохладителя реализована через встроенный термостат.
Датчик температуры, установленный в радиаторе, включает вентилятор при нагреве масла до 50°C и отключает его при остывании до 40–45°C. Это позволяет поддерживать стабильный тепловой режим без постоянного контроля со стороны оператора.

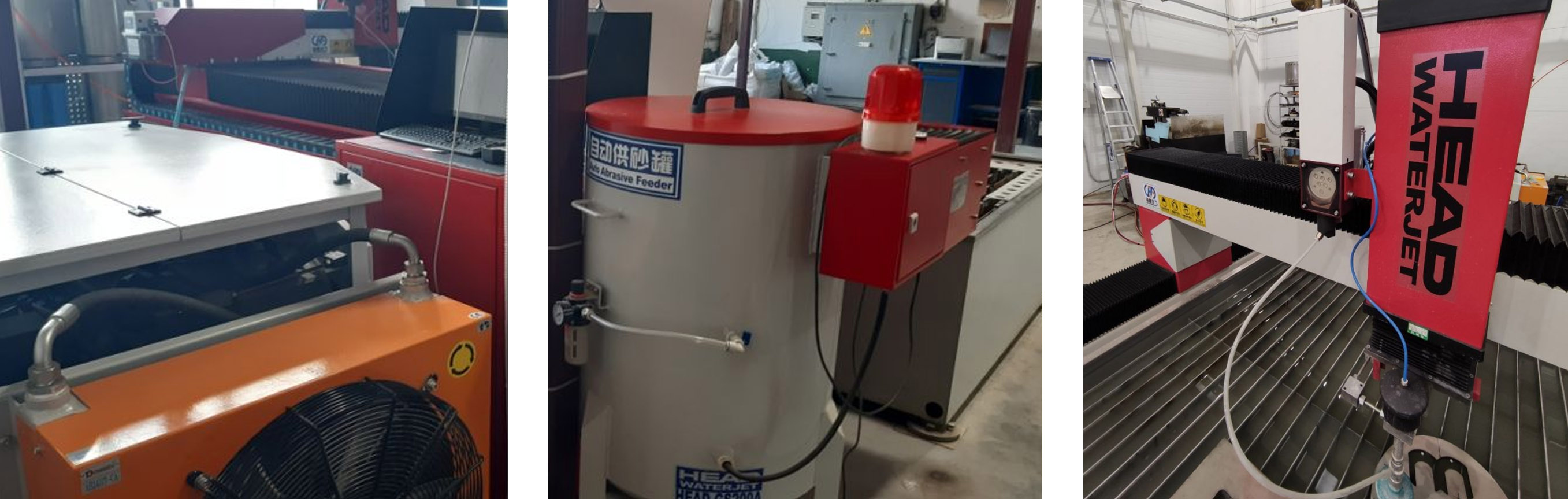

Результат модернизации блока охладителя гидроабразивного станка
После установки маслоохладителя МО5 на станок HEAD 1530BB проблема перегрева гидравлической системы была полностью устранена. Температура масла стабилизировалась в пределах нормы даже при длительной работе на максимальных режимах. Станок перестал «уставать» к концу смены, точность резки остаётся стабильной, а риск аварийных остановок сведён к минимуму.
Клиент отметил, что модернизация системы охлаждения позволила не только повысить надёжность оборудования, но и продлить ресурс гидравлических компонентов.
Каталог серийных маслоохладителей: перейти.
