Введение
Гидравлические декантерные центрифуги широко применяются в нефтегазовой отрасли, бурении и переработке тяжёлых суспензий. Их эффективность напрямую зависит от стабильности гидросистемы, а перегрев масла – одна из главных причин отказов и снижения производительности.
В этом кейсе мы расскажем, как решили проблему перегрева центрифуги GN Solids Control GNLW363D-FHD с минимальным вмешательством в конструкцию, установив дополнительный маслоохладитель собственного производства – МО3КВЗ.
Объект модернизации: центрифуга GNLW363D-FHD
GN Solids Control – известный производитель декантерных центрифуг, поставляющий оборудование по всему миру. Модель GNLW363D-FHD – это центрифуга с полным гидравлическим приводом, разработанная совместно со швейцарским поставщиком гидравлики.
Основные характеристики:
• Размер ротора: 360×1270 мм
• Частота вращения: 0–3400 об/мин (2328 G)
• Дифференциальная скорость: 0–70 об/мин
• Мощность двигателя: 45 кВт
• Привод: гидравлический
• Производительность: до 200 GPM (45 м³/ч)
• Крутящий момент: до 4163 Н·м
• Габариты: 3000×2400×1860 мм, вес 3400 кг

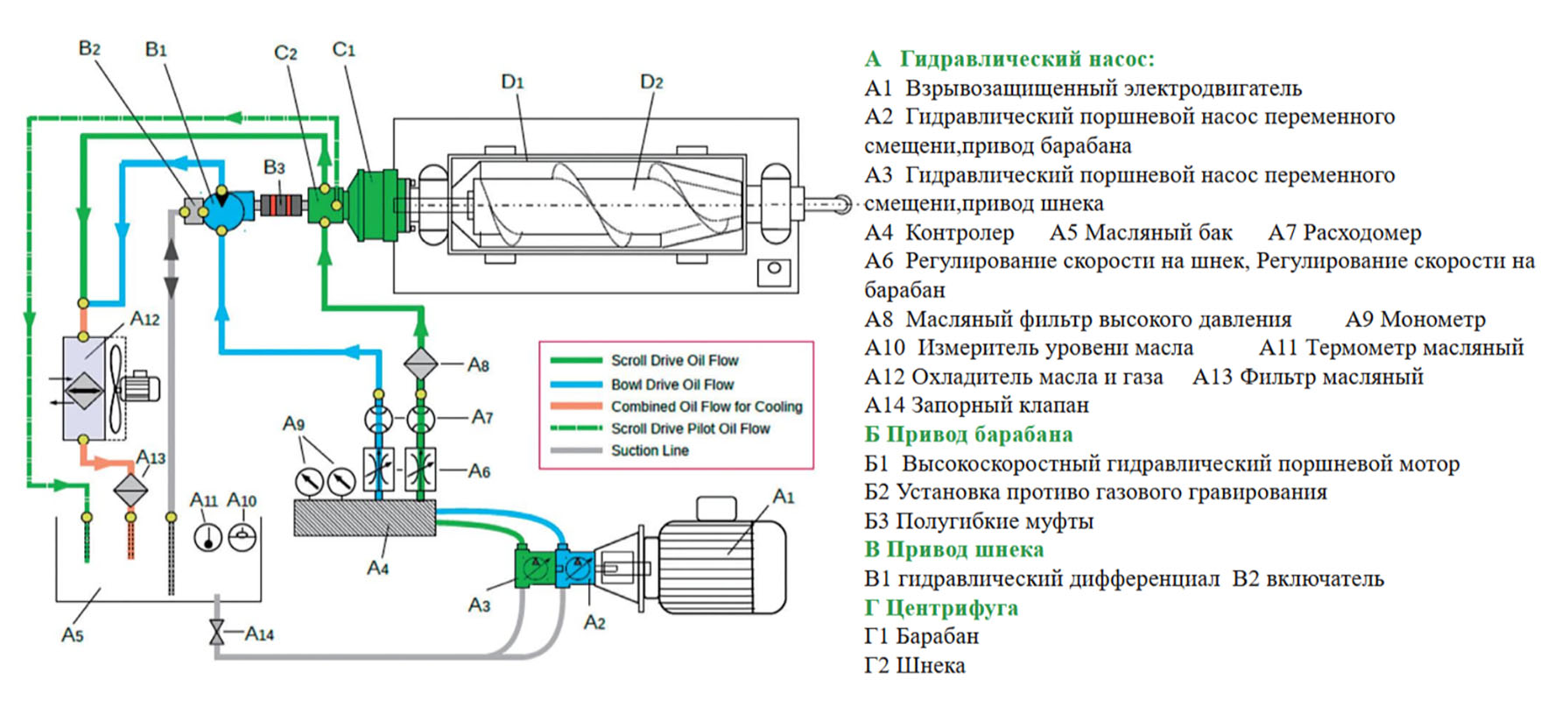

Гидросистема состоит из насосного агрегата, двух гидромоторов (ротор и шнек) и питается от единого электродвигателя. Особенность – независимая бесступенчатая регулировка скорости ротора и шнека прямо в процессе работы. Ротор изготовлен из двухфазной нержавеющей стали Duplex, шнек защищён карбид-вольфрамовыми пластинами.
Общие проблемы гидравлических центрифуг

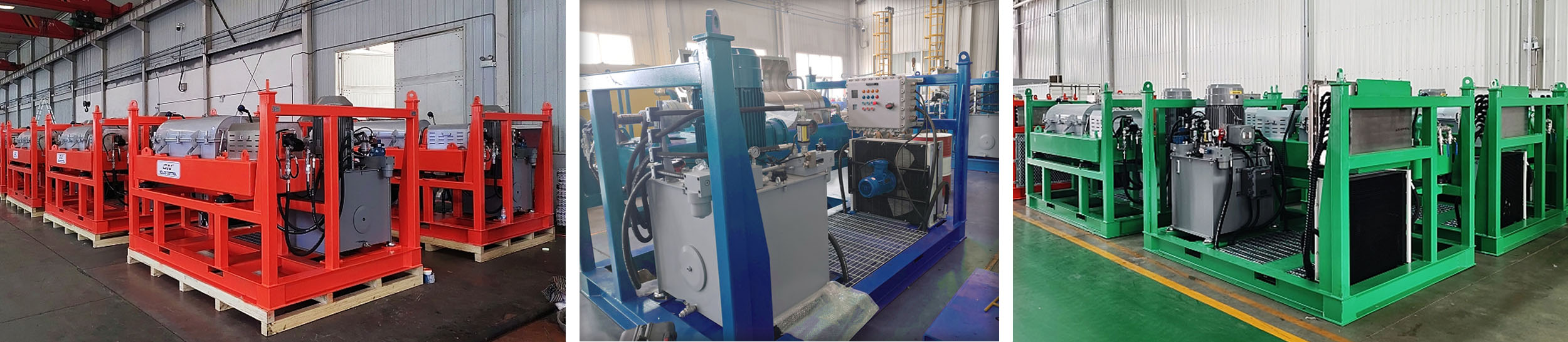

Аналогичные центрифуги других производителей имеют схожую конструкцию: два независимых гидроконтура, насосная станция и штатный маслоохладитель. При работе в тяжёлых условиях (высокая температура окружающей среды, вязкие суспензии, длительная нагрузка) масло неизбежно перегревается.
Последствия перегрева:
• Падение вязкости → снижение давления и смазки
• Ускоренный износ уплотнений и резинотехнических изделий
• Снижение КПД насосов и моторов
• Аварийная остановка по защите температуры
• Риск заклинивания ротора из-за потери крутящего момента
Постановка задачи: Заказчик эксплуатировал центрифугу GNLW363D-FHD в режиме интенсивной переработки бурового раствора. Летом температура масла стабильно превышала допустимые значения, что вело к простоям.
Требования:
• Обеспечить надёжное охлаждение без капитальной переделки гидросистемы.
• Минимизировать вмешательство в заводскую конструкцию (сохранить гарантию).
• Использовать оборудование, адаптированное для взрывоопасных сред (нефтегаз).
Техническое решение: маслоохладитель МО3КВЗ
Мы предложили установить дополнительный воздушно-масляный теплообменник МО3КВЗ/АИМЛ нашего производства. Это готовый автономный модуль, подключаемый в существующую гидролинию с теплообменником.
Характеристики МО3КВЗ:
• Подключение: G1 (BSP)
• Пропускная способность: 140 л/мин (макс. 200 л/мин)
• Площадь теплообмена: 6,5 м²
• Вентилятор: 1,1 кВт, 3000 об/мин, 380 В
• Вес: 25 кг
• Радиатор алюминиевый, проверен на 25 бар
• Встроенный предохранительный клапан (настройка 6 бар)
• Термореле для автоматического включения
• Взрывозащищённое исполнение (1ExdIICT4)
Реализация проекта и результаты

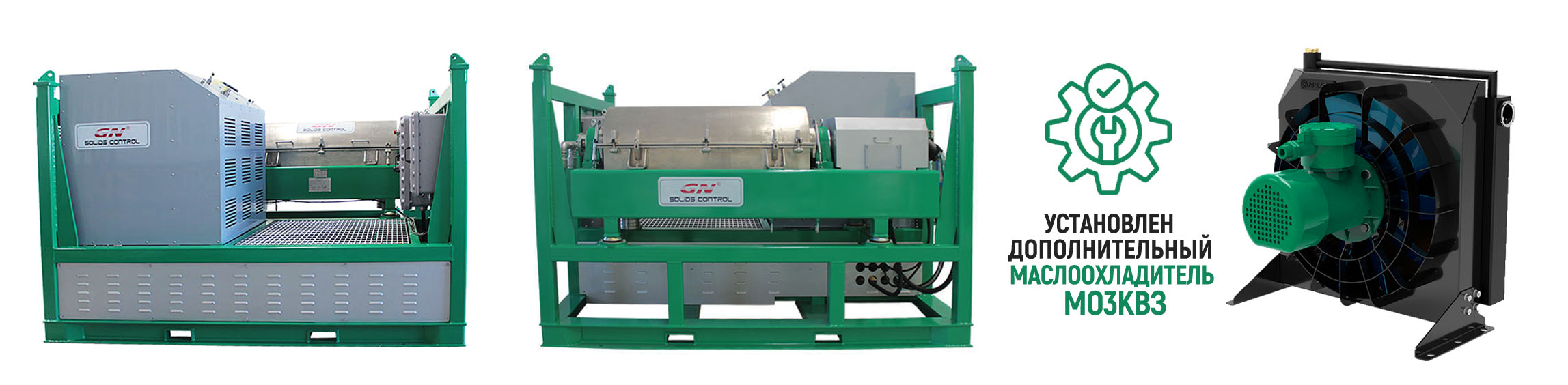

Маслоохладитель МО3КВЗ смонтирован на отдельной раме рядом с центрифугой и включён в контур последовательно со штатным охладителем через быстроразъёмные соединения G1. Вентилятор подключён к сети 380 В с установкой термореле для автоматического включения по температуре.
После монтажа проверены герметичность, падение давления (в пределах нормы, клапан настроен на 6 бар) и работоспособность системы: снижение температуры масла на 12–15°C в пиковых режимах. Затраты минимальны, заводская конструкция центрифуги не затронута.
Если у вас схожая задача – мы готовы предложить индивидуальное решение под ваше оборудование. Установка дополнительного маслоохладителя – простой, надёжный и экономичный способ защитить гидросистему от перегрева без длительных простоев и дорогих переделок.
