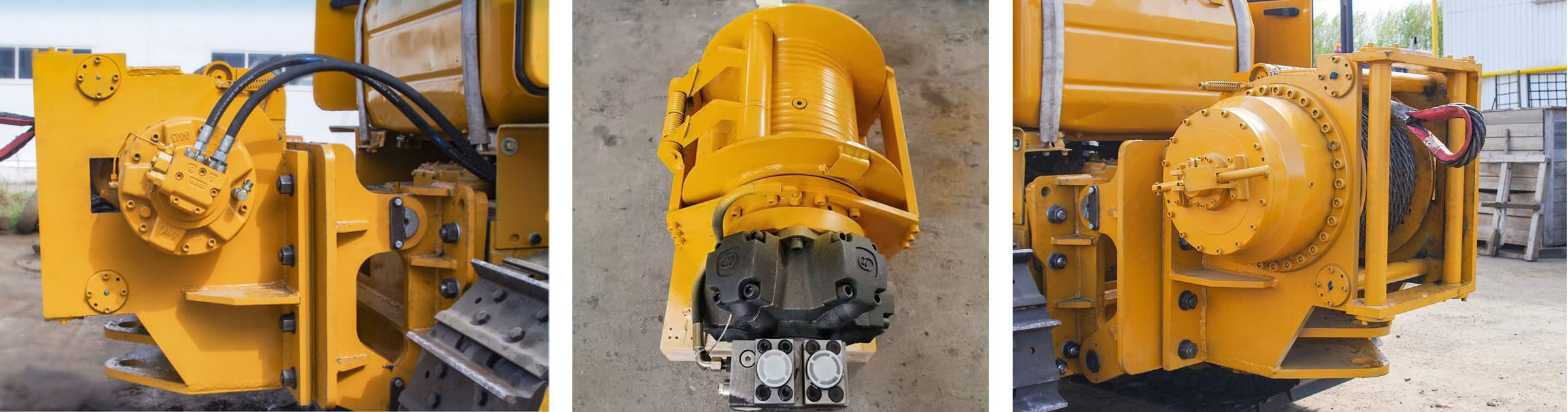

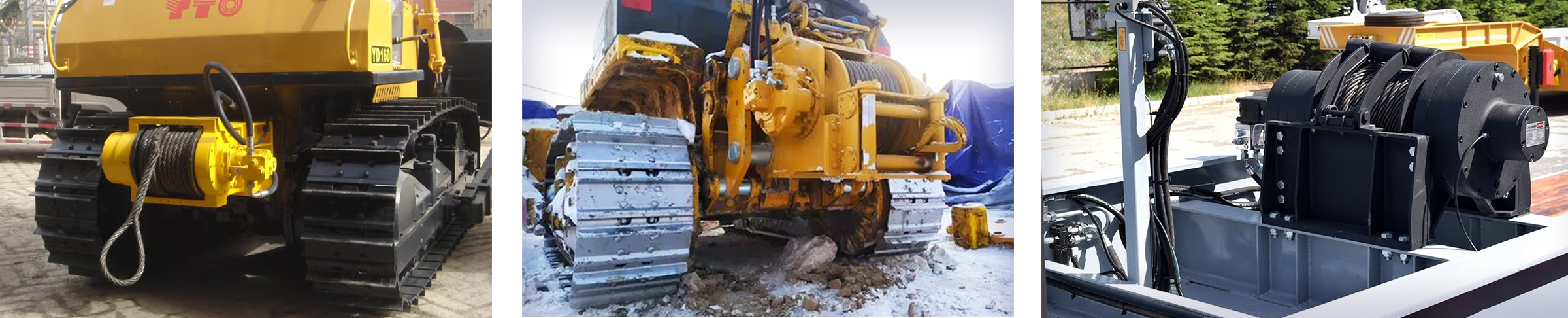

Промышленные гидравлические лебедки относятся к силовым грузоподъемным механизмам, которые устанавливаются на тяжелую спецтехнику и крупные транспортные средства. Их можно встретить на автокранах, буровых установках, дорожно-строительных машинах, лесовозах, эвакуаторах, а также на водных видах транспорта: судах, баржах, плавучих кранах и других плавсредствах, где требуется надежное подъемное и тяговое оборудование.
В отличие от электрических лебедок, гидравлические приводы обеспечивают плавную регулировку скорости, высокое тяговое усилие и способность работать в непрерывном режиме под нагрузкой. Гидромотор, получающий питание от насоса, позволяет развивать значительный крутящий момент при компактных габаритах самого механизма. Именно поэтому гидравлические лебедки широко применяются там, где нужна высокая мощность, устойчивость к тяжелым условиям эксплуатации и возможность тонкого управления.
Однако работа гидросистемы под постоянной нагрузкой неизбежно сопровождается нагревом рабочей жидкости. Масло нагревается от трения, дросселирования в клапанах и работы гидромоторов. Если тепло не отводить, вязкость масла падает, уплотнения теряют эластичность, а металлические пары изнашиваются ускоренно. Перегрев становится причиной снижения эффективности и преждевременного выхода из строя дорогостоящих компонентов гидравлики.
Подбор оптимального решения для охлаждения гидросистемы промышленной лебедки
В нашем случае насос гидросистемы лебедки питался от коробки отбора мощности (КОМ), но связка насоса с силовым агрегатом лебедки грелась. Температура в контуре росла до критических значений, угрожая стабильной работе оборудования. Первоначальная диагностика показала, что недавняя замена фильтров клиентом ситуацию не улучшила, и проблема была не в загрязнении масла, а в недостаточном теплоотводе. Стало очевидно: необходим теплообменник, интегрированный в замкнутый контур.

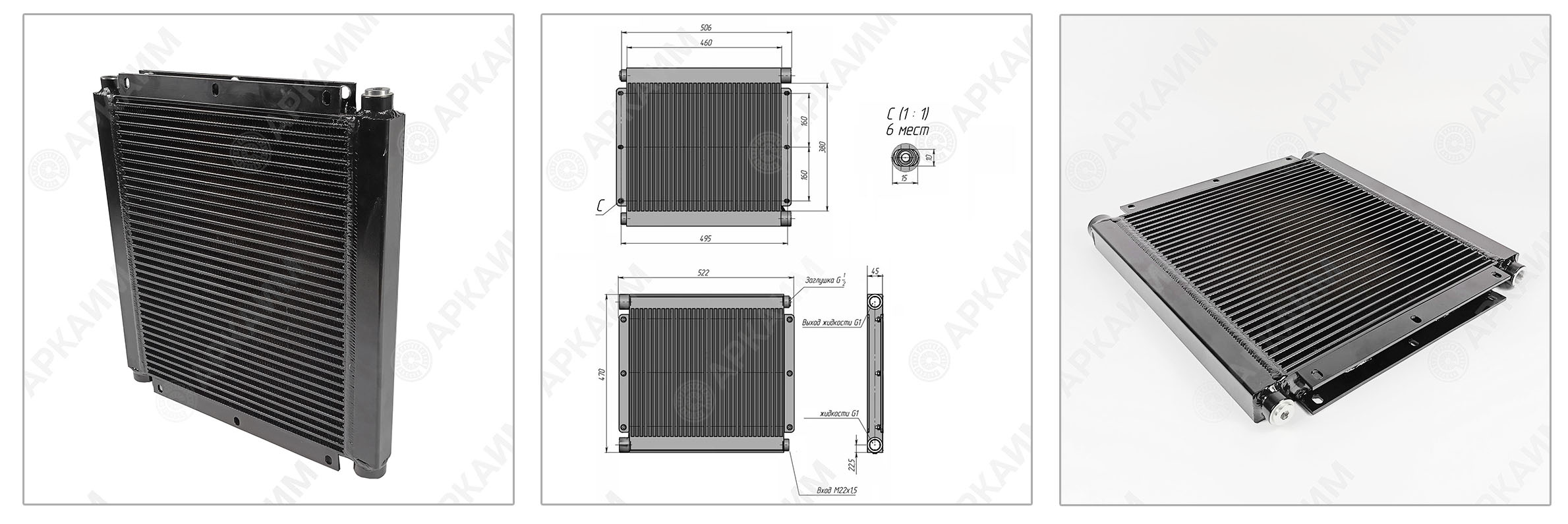

Для решения задачи мы подобрали компактный воздушно-масляный теплообменник - радиатор МО1Л. Эта модель отличается наиболее компактными размерами, которые достижимы благодаря сердцевине шириной всего 45 мм, диффузору с прямоугольной воздушной камерой и низкопрофильному осевому вентилятору. Такой технический набор позволил изготовить достаточно узкий по ширине маслоохладитель, поэтому он отлично подойдет для установки в подкапотное пространство, в общую радиаторную стойку, в технические отсеки спецтехники без выноса.
Монтаж на опорную раму происходит за счет отверстий по корпусу радиатора, образующие фланцевое соединение с ответной частью. Такое же соединение с обратной стороны радиатора используется для крепления диффузора с вентилятором. Это обеспечило жесткую фиксацию теплообменника без применения дополнительных переходных элементов, как важный фактор в условиях вибрационных нагрузок, характерных для спецтехники и судового оборудования.
Автоматизация охлаждения
Дополнительно было установлено термореле с настраиваемым порогом срабатывания. Его сигналы регулируют включение основного вентилятора обдува: при достижении заданной температуры масла основной вентилятор запускается, а при снижении останавливается. Это обеспечивает энергоэффективную работу системы охлаждения без постоянного вращения вентилятора. Сигнализация о высокой температуре выведена в бортовую приборную панель, что дает оператору возможность контролировать тепловой режим гидросистемы в реальном времени.
Технические характеристики МО1Л:
Расход рабочей жидкости до 70 л/мин
Рабочее давление до 15 бар
Присоединительные размеры BSP 3/4″
Напряжение вентилятора 12/24 В
Температура срабатывания термореле 60 °C,
Рабочий температурный диапазон от −45 до +120 °C
Серийное производство и адаптация под задачи
Представленный радиатор входит в нашу серийную линейку продукции с возможностью доработки по техническому заданию заказчика. Базовая комплектация может быть дополнена в соответствии с техническими требованиями: мы можем изготовить радиатор других размеров, поставить особые входы и выходы, укомплектовать регулируемым термостатом, сконструировать другой крепеж. Такой подход позволяет обеспечить клиента наиболее подходящим и экономичным теплообменником как из наличия, так и под конкретный проект.
Установка компактного радиатора МО1Л в замкнутый контур гидросистемы лебедки позволила стабилизировать температуру рабочей жидкости. Проблема перегрева связки насоса с силовым агрегатом была устранена. Автоматическое управление вентилятором на основе показаний термореле обеспечило поддержание оптимального теплового режима без вмешательства оператора.
