Агрегат DYNASET PPL входит это серия высоконапорных каналопромывочных установок финского производства, предназначенных для очистки и прочистки трубопроводов и канализационных сетей. Принцип работы основан на преобразовании гидравлической мощности мобильной техники или транспортного средства в высоконапорную водяную струю. Установки способны обрабатывать горизонтальные участки труб длиной до 100 метров и вертикальные до 20 метров, создавая давление до 460 бар при расходе воды до 90 л/мин.
PPL 200 - одна из классических моделей серии, оснащённая высоконапорным насосом HPW 200 с максимальным рабочим давлением в 200 бар, Для нормальной работы установки гидросистема базовой машины должна обеспечивать давление около 210 бар и расход гидравлической жидкости порядка 45 л/мин. Конструкция PPL 200 компактна и позволяет интегрировать установку в транспортное средство без ущерба для его других функций.

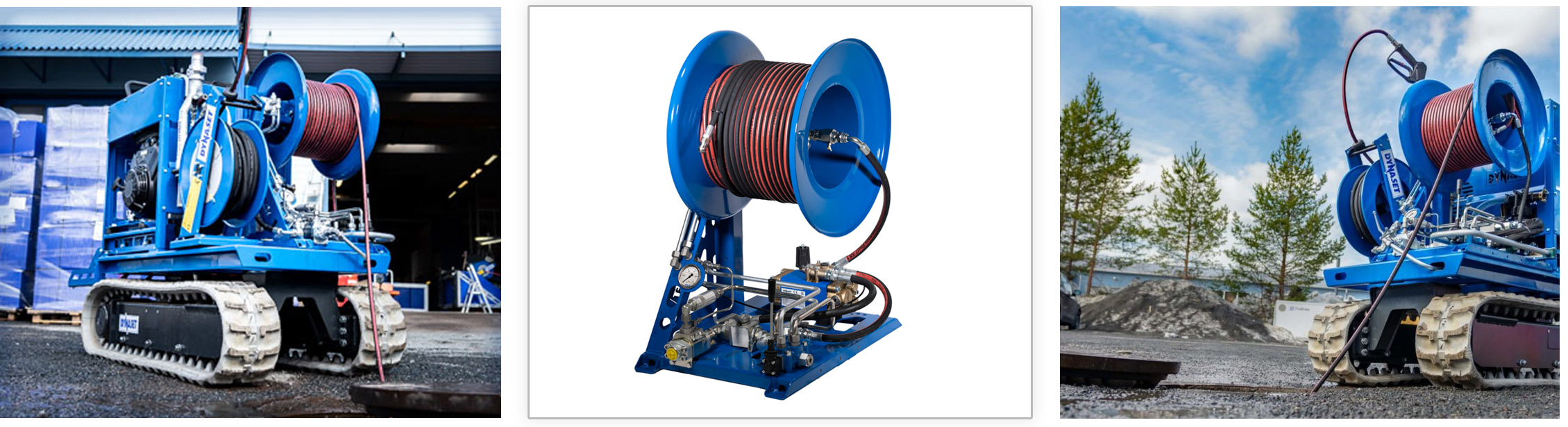

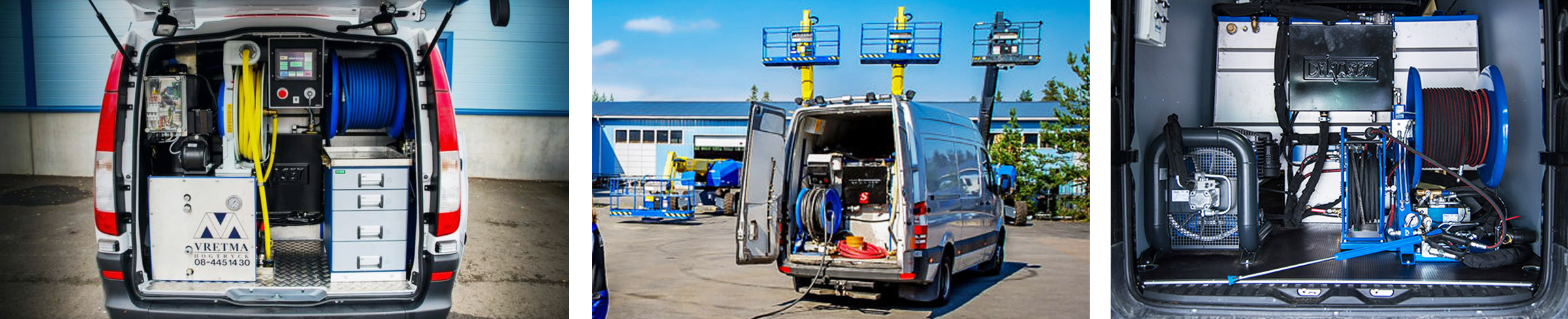

В части вариантов размещения PPL 200 отличается высокой гибкостью. В зависимости от условий эксплуатации установка может монтироваться на прицепное шасси и буксироваться как мобильное оборудование, либо размещаться в кузове грузового автомобиля, фургоне или микроавтобусе. В этом случае гидросистема приводится в действие от двигателя через коробку отбора мощности. Для задач, требующих повышенной проходимости и автономного перемещения, установку интегрируют на самоходное гусеничное шасси, получая полностью независимую каналопромывочную платформу. Такое разнообразие вариантов установки позволяет применять PPL 200 как при городском содержании сетей, так и при промышленной прочистке трубопроводов и в полевых условиях.
Проблема перегрева гидростанции и её решение
При интенсивной непрерывной работе каналопромывочного оборудования гидравлическая система выделяет значительное количество тепла. Повышенная температура масла приводит к снижению вязкости, ускоренному старению уплотнений, падению КПД системы и, в предельных случаях, к остановке оборудования. Поэтому подбор подходящего маслоохладителя для гидростанции является обязательным условием стабильной работы установки.
Для решения задачи охлаждения гидростанции каналопромывочной машины PPL 200 мы предложили клиенту маслоохладитель МО05, который удачно подошёл в качестве заводского компонента для встраивания в конструкцию установки.

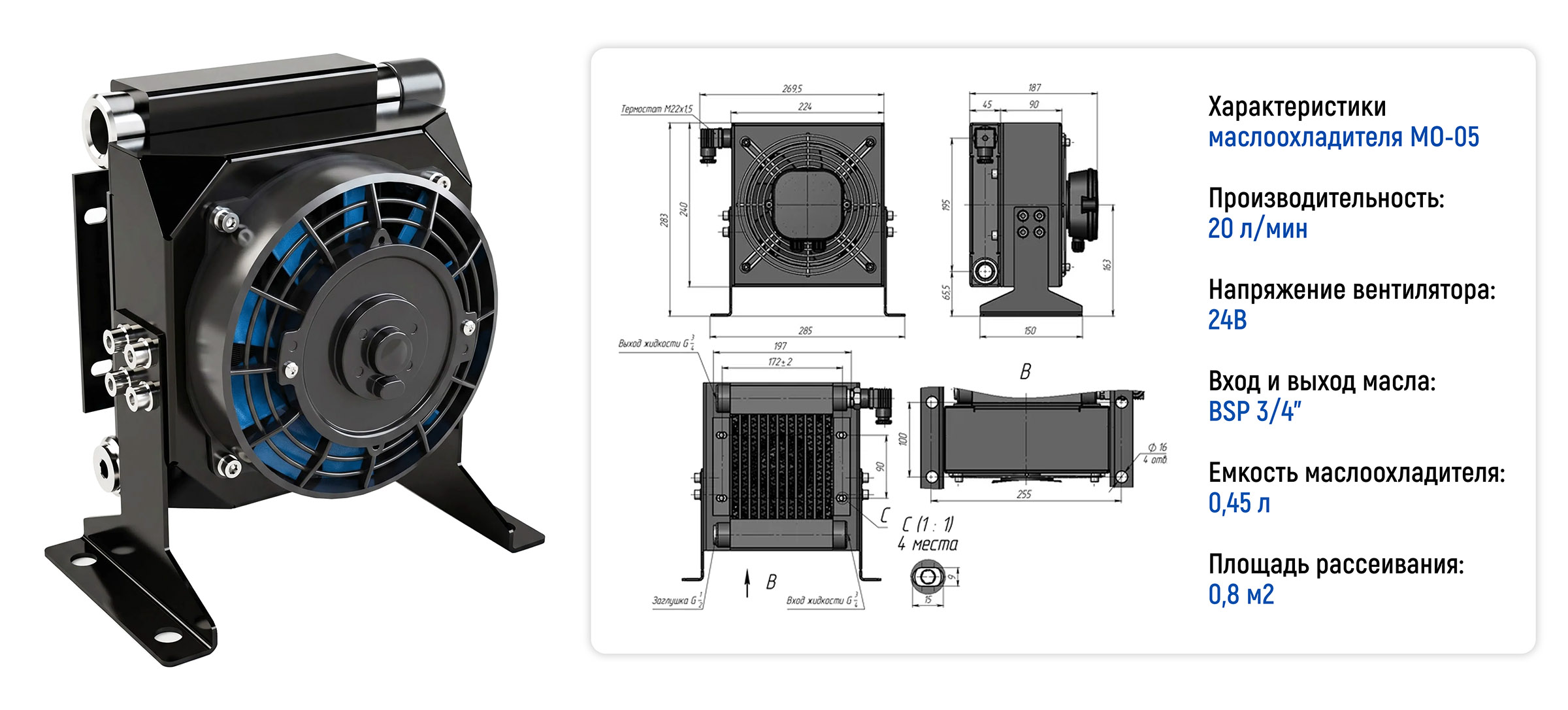

Технические характеристики МО05
Представленный МО05 является компактным воздушно-масляным охладителем, разработанным для гидравлических систем малого и среднего расхода. Его основные параметры:
Расход рабочей жидкости до 20 л/мин
Максимальная теплоотдача 5 кВт
Рабочее давление 2,5 МПа
Площадь теплообмена 0,8 м²
Диапазон рабочих температур от −40 °C до +120 °C
Присоединительная резьба 3/4″ BSP
Масса 4 кг
Конструктивно маслоохладитель состоит из алюминиевого радиатора, электрического вентилятора и защитного кожуха. В комплект входит термореле с предустановленной температурой срабатывания: при достижении заданного порога автоматически включается вентилятор обдува. Радиатор испытан на давление 25 бар, что гарантирует герметичность и надёжность в гидравлическом контуре. Ссылка в каталоге: перейти
Монтаж и подключение
Схема установки маслоохладителя была проработана с учётом компоновки установки:
Крепление. Маслоохладитель смонтирован на монтажных лапах на основную раму установки. Закладные элементы на раме реализованы с помощью специальных накидных хомутов «краб-система», к которым маслоохладитель надёжно закреплён. Такое решение не требует сварки, обеспечивает высокую прочность соединения и устойчивость к вибрационным нагрузкам, характерным для мобильной техники.
Подключение. Патрубок соединяет вход радиатора с выходным портом насоса. Таким образом, нагретое масло из насоса поступает в маслоохладитель, охлаждается в сердцевине и возвращается обратно в бак, замыкая контур циркуляции.
Управление. Встроенное термореле с настраиваемым порогом срабатывания регулирует включение вентилятора обдува. При повышении температуры масла до заданного значения вентилятор запускается, при снижении — останавливается. Это обеспечивает энергоэффективную работу охлаждения и снижает уровень шума.
Результат установки МО05
Интеграция маслоохладителя МО05 в гидростанцию каналопромывочной машины PPL 200 DYNASET позволила стабилизировать температуру рабочей жидкости. Компактная компоновка решения полностью вписалась в конструкцию установки, а крепление через «краб-систему» обеспечило надёжную фиксацию в условиях вибрации и перемещения. Применённая схема охлаждения продлила срок службы гидравлического масла и уплотнений, а также обеспечила стабильную работу оборудования при непрерывной промывке трубопроводов.
