Промышленные манипуляторы-пантографы входят в особый класс грузоподъёмных и позиционирующих устройств, построенных на основе параллелограммной (шарнирно-рычажной) кинематики. В современной промышленности этот принцип трансформировался в компактные и точные манипуляторы для перемещения грузов и инструментов в ограниченном пространстве.

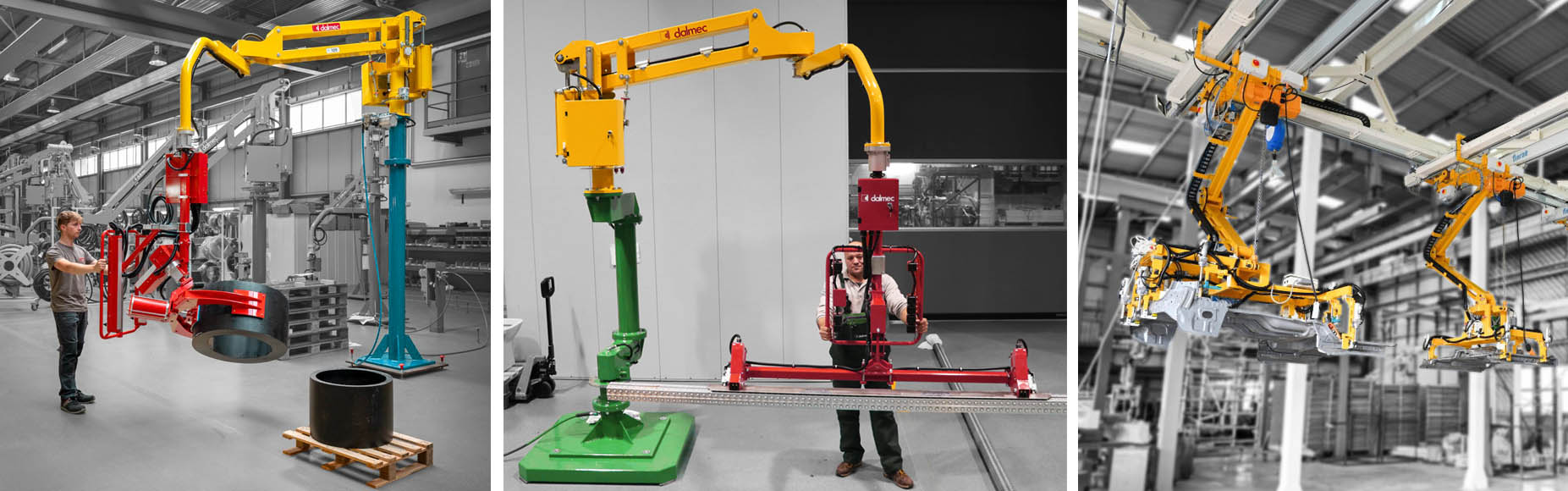

Основные типы промышленных манипуляторов-пантографов:

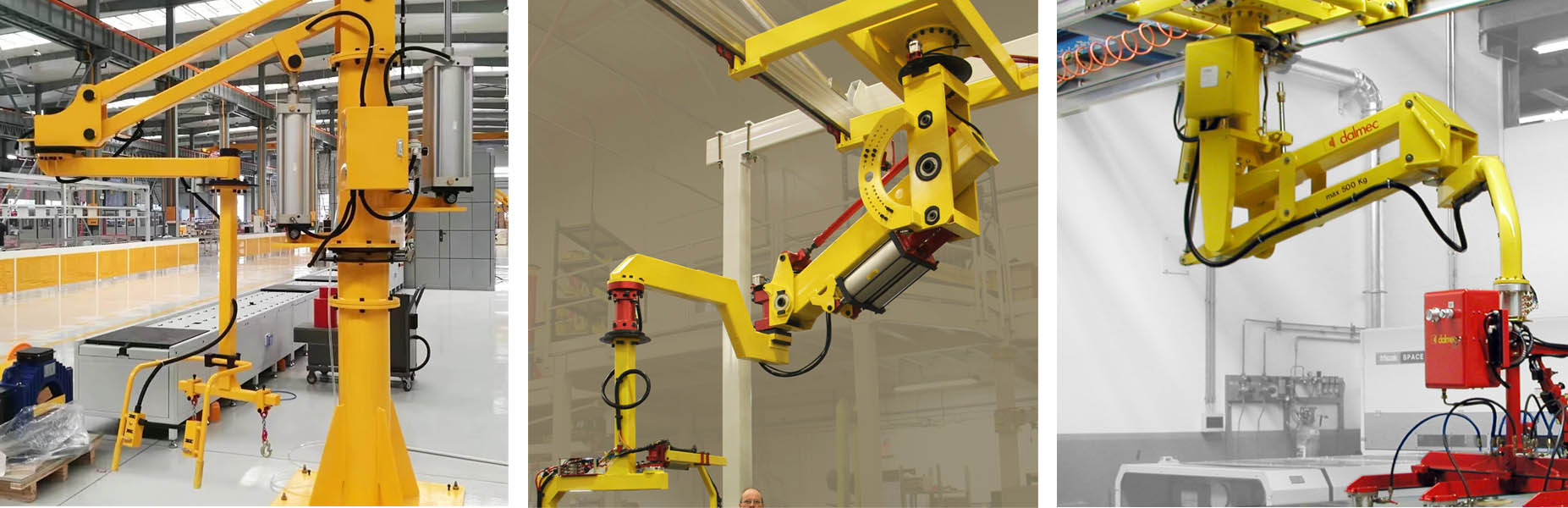

Напольные (стационарные) манипуляторы. Устанавливаются непосредственно на фундамент или промышленный пол. Применяются для обслуживания станков, прессов и другого стационарного оборудования. Отличаются высокой жёсткостью конструкции и точностью позиционирования.
Подвесные манипуляторы. Крепятся к потолочным металлоконструкциям или специальным порталам. Используются в цехах, где напольное пространство ограничено или занято технологическим оборудованием. Позволяют обслуживать большие рабочие зоны.
Передвижные подвесные манипуляторы. Монтируются на мостовых или консольных кранах, что обеспечивает перемещение по всей длине производственного участка. Применяются на конвейерных линиях и в сборочных цехах.
Колонные манипуляторы. Устанавливаются на вертикальную стойку (колонну), обеспечивая поворот вокруг оси и подъём/опускание рабочего органа. Распространены на складах и в зонах комплектации.
Манипуляторы с горизонтальной стрелой. Оснащены выдвижной стрелой для увеличения рабочей зоны. Используются при монтаже крупногабаритных изделий.
Гидравлика промышленных манипуляторов
Гидравлическая система манипулятора-пантографа включает насосную станцию (гидростанцию), блок управления с распределителями, исполнительные гидроцилиндры и гидромоторы, а также вспомогательные элементы - фильтры, клапаны, теплообменники.
Работа гидравлики манипулятора характеризуется следующими особенностями:
• Высокое давление в системе для подъёма значительных грузов при компактных размерах цилиндров требуется давление 16–32 МПа.
• Переменная нагрузка при захвате, удержании и позиционировании груза нагрузка на гидроцилиндры постоянно меняется, что вызывает колебания давления и температуры.
• Повторно-кратковременный режим циклы «подъём / перемещение / опускание / возврат» следуют друг за другом с короткими паузами.
• Непрерывная работа в течение смены: оборудование эксплуатируется в интенсивном режиме, что приводит к накоплению тепла в рабочей жидкости.
При длительной работе без эффективного теплоотвода температура масла в гидростанции может достигать 70–90 °C. Это вызывает снижение вязкости, ускоренное старение уплотнений, падение объёмного КПД насоса и, как следствие, снижение точности позиционирования и рост энергопотребления.
Заявка на модернизацию: охлаждение рабочей жидкости гидростанции
К нам обратилась производственная компания, эксплуатирующая гидравлический манипулятор-пантограф в составе технологической линии. Задача формулировалась чётко: модернизировать систему охлаждения рабочей жидкости гидростанции без изменения основной гидравлической схемы и без капитальной перестройки оборудования.
Клиент столкнулся с характерной проблемой: при интенсивной работе в течение смены температура масла в гидростанции поднималась до критических значений, срабатывала тепловая защита, и манипулятор уходил в останов. Простои наносили прямой ущерб производительности линии. Штатной системы охлаждения (естественного теплоотвода через стенки бака) было недостаточно для рассеивания тепла, выделяемого при работе гидроцилиндров под нагрузкой.
Дополнительным ограничением было то, что электрическая часть гидростанции не предусматривала свободных мощностей для подключения дополнительного оборудования, а прокладка новых силовых линий требовала затрат и согласований.
Наше решение: серийный маслоохладитель МО4ГМ с гидроприводом вентилятора
Мы предложили клиенту готовое серийное решение — маслоохладитель МО4ГМ, входящий в нашу линейку продукции. Эта модель специально разработана для гидросистем мобильной и промышленной техники, где требуется компактный, автономный и надёжный теплообменник. Наши специалисты помогли с интеграцией маслоохладителя в действующую гидросистему манипулятора.
• Маслоохладитель установлен на опорной раме гидростанции с использованием штатных монтажных лап.
• Напорная линия от насоса подключена к входному патрубку радиатора.
• Выход радиатора соединён с линией возврата в бак.
• Термореле настроено на включение вентилятора при 60 °C и отключение при 50–55 °C.

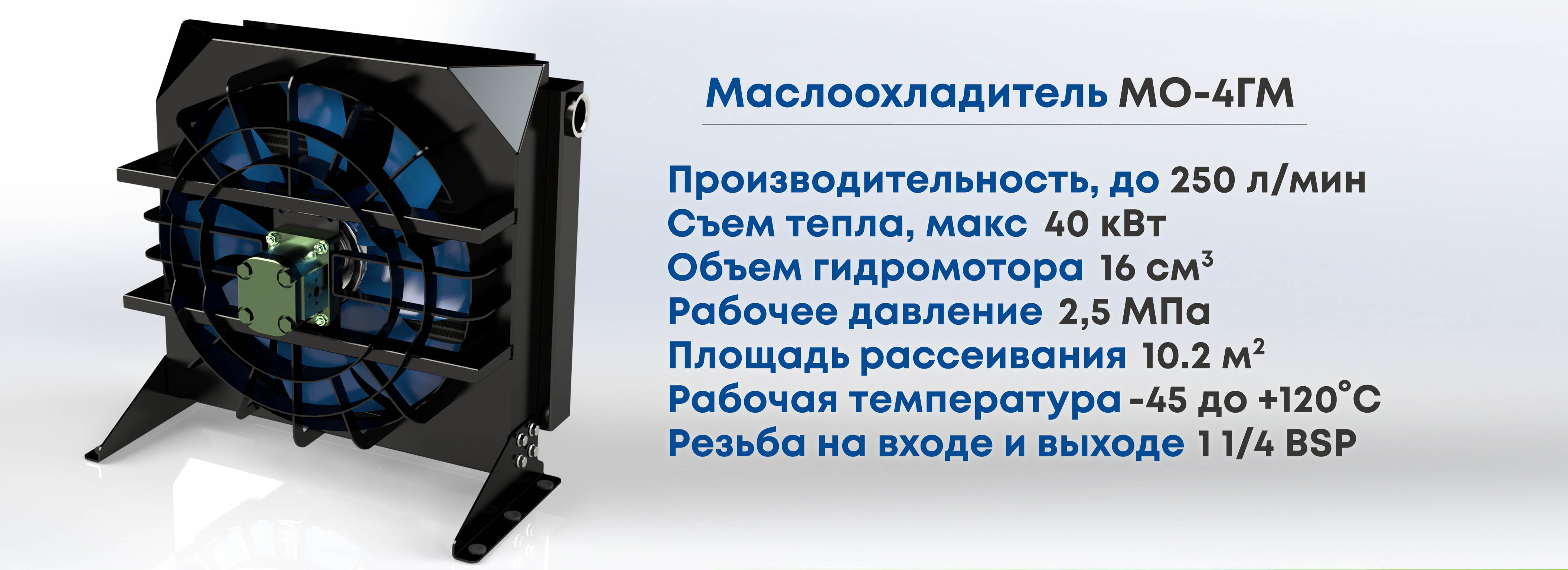

Маслоохладитель МО4ГМ представляет собой теплообменник воздушно-масляного типа, который включается в цепь гидросистемы для поддержания нормальной температуры рабочей жидкости. Проходя через радиатор, масло охлаждается и снова поступает в систему нагрузки пантографа. Крыльчатка вентилятора приводится в действие при помощи установленного гидродвигателя рабочим объёмом 16 см³ с максимальной скоростью вращения 1500 об/мин.
Маслоохладитель МО4ГМ можно успешно применять при расходе не выше 180 л/мин. Привод вентилятора от гидромотора делает этот теплообменник отличным решением для эксплуатации на мобильной спецтехнике, горно-шахтном оборудовании и на опасных производствах.
Ссылка на каталог: Маслоохладитель МО4ГМ с гидроприводом
