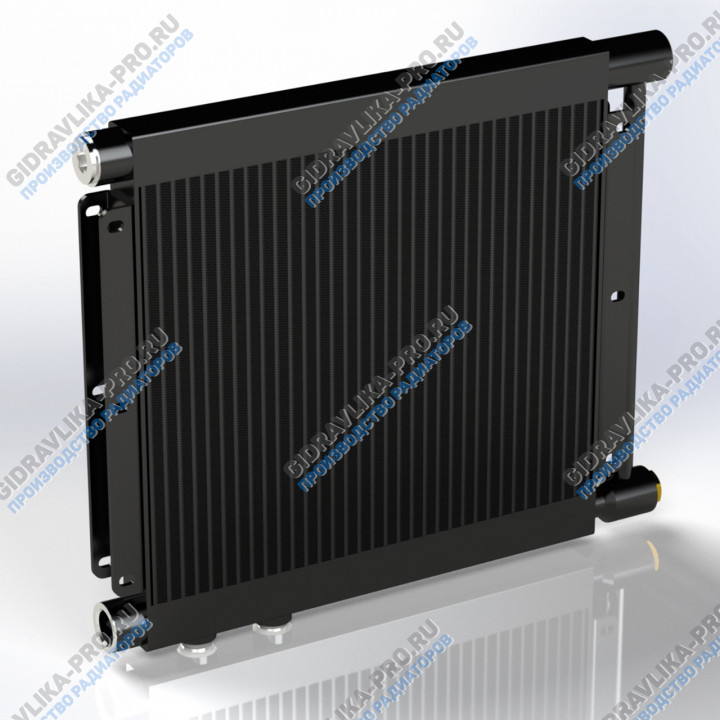

Радиатор МО-3К производства "Аркаим" представляет собой готовый теплообменник для гидравлики, который охлаждает масло пассивно – за счет прохождения рабочей жидкости через металлическую конструкцию самого радиатора. Данная модель рассчитана на номинальное давление в системе, равное 2,5 Мпа с производительностью до 200 л/мин.
Представленный радиатор оснащён аварийным клапаном, который сбрасывает давление внутри радиатора свыше 6 Бар. Масло проходит через предохранительную Bypass-линию, минуя соты радиатора, попадает напрямую в сливной бак
Радиатор имеет сотовую структуру сердцевины, которая обладает высокими показателями теплоотдачи, при этом свободно пропускает охлаждаемую жидкость. Теплообменник МО-3К Аркаим применяется в системах охлаждения гидравлического и пневматического оборудования мобильного и стационарного типа.

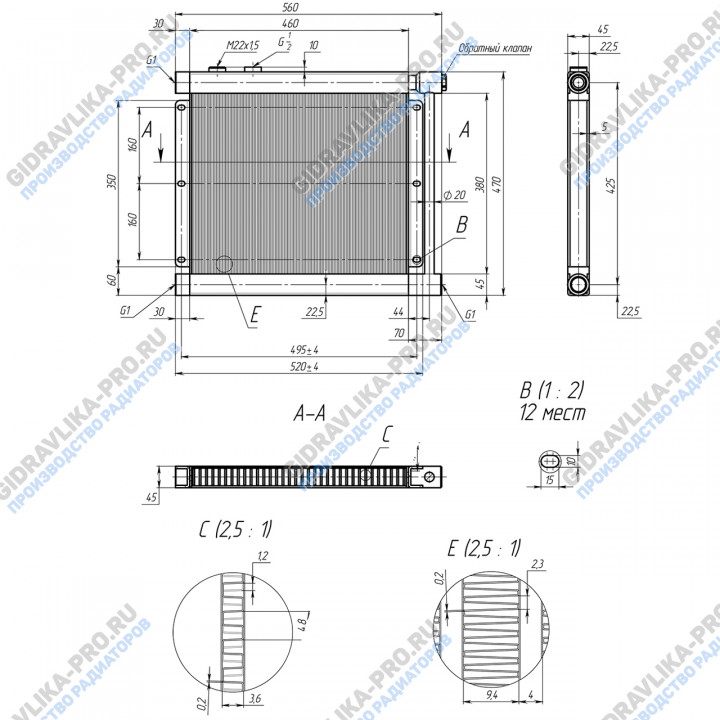

Помимо входных и выходных отверстий для подключения (внутренняя резьба BSP 1”), имеется порт для установки термостата М22х1.5. Возможность крепления диффузора с вентилятором реализована монтажными отверстиями на краях корпуса.
Опыт работы с самыми разнообразными обращениями от клиентов, позволил сформировать и запустить в серийное производство модельный ряд радиаторов, ставший решением большинства технических задач по охлаждению жидкости под высоким давлением. Конструкция данного радиатора также, как и других теплообменников из этой серии, может дорабатывается в соответствии с требованиями заказчика.
Возможные опции и доработки радиатора:
| Основные технические характеристики | |
| Производительность, до | до 200 л/мин |
| Рабочее давление | 2,5 МПа |
| Рабочая температура | -30 до +120 °С |
| Гарантия | 18 месяцев |
Доработка конструкции радиатора по вашему ТЗ
Мы готовы внести любые необходимые доработки в стандартную конструкцию радиатора и оперативно изготовить теплообменник под ваши технические требования:
1 Изменение высоты и ширины радиатора согласно вашему образцу, изменение расположения отверстий для подключения рукавов и датчиков.
2 Изготовление диффузора под вентилятор согласно вашему аналогу или ТЗ.
3 Оснащение радиатора защитным экраном для предотвращения механических повреждений извне (летящие камни, ветки и т.п).
4 Подбор и изготовление комплекта рукавов для подключения радиатора к гидросистеме. Рукава будут строго соответствовать вашему ТЗ, и по желанию, оснащены пластиковой спиральной защитой.
