Радиатор гидравлический МО-5К BSP 1 1/4”

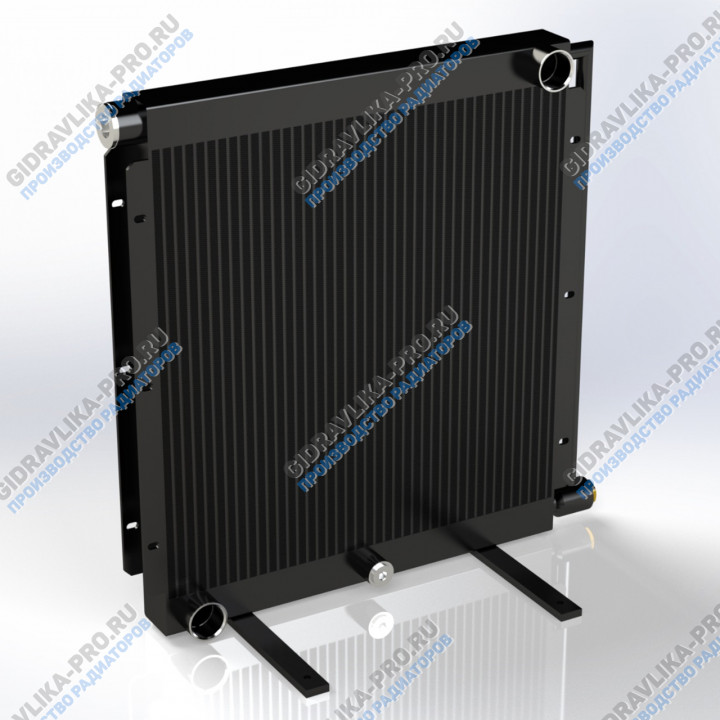

Гидравлический радиатор МО-5К "Аркаим" представляет собой готовый теплообменник для гидравлики, который охлаждает масло пассивно – за счет прохождения рабочей жидкости через металлическую конструкцию самого радиатора. Данная модель рассчитана на номинальное давление в системе, равное 2,5 Мпа с производительностью до 250 л/мин.

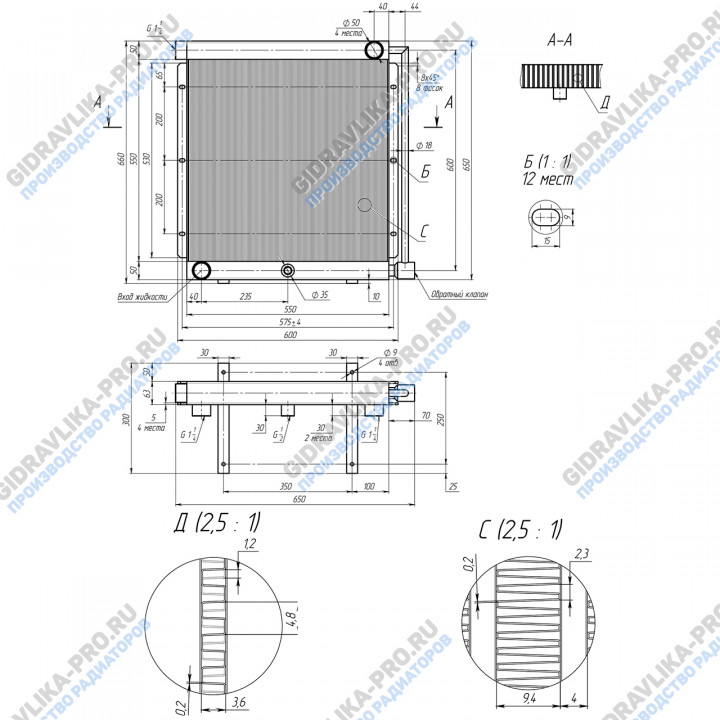

Входные и выходные отверстия для подключения (внутренняя резьба BSP 1 1/4”), а также имеется порт для установки термостата М22х1.5. Возможность крепления диффузора с вентилятором реализована монтажными отверстиями на краях корпуса.

Представленный радиатор оснащён аварийным клапаном, который сбрасывает давление внутри радиатора свыше 6 Бар. Масло проходит через предохранительную Bypass-линию, минуя соты радиатора, попадает напрямую в сливной бак.

Радиатор имеет сотовую структуру сердцевины, которая обладает высокими показателями теплоотдачи, при этом свободно пропускает охлаждаемую жидкость. Теплообменник МО5К применяется в системах охлаждения гидравлического и пневматического оборудования мобильного и стационарного типа.

Представленный радиатор входит в производственную серию МО, охватывающую большинство технических задач по охлаждению жидкости под высоким давлением. Его базовая конструкция может дорабатываться и иметь ряд опций, в соответствии с вашими техническими требованиями.

Возможные опции и доработки радиатора:

В производстве гидравлического радиатора МО-5К используется качественный алюминиевой сплав и надежные вспомогательные гидравлические компоненты. Конструкция спроектирована для максимального пассивного отвода тепла без обдува, но данный радиатор снабжен посадочными отверстиями для крепления диффузора с вентилятором, который будет приводиться в действие с помощью электрического или гидравлического привода. Радиатор снабжен отверстием для монтажа температурного реле, которое будет включать вентилятор и (или) отключать работу гидравлики.

Производительность Радиатора МО-5:

   до 250 л/мин

Диаметр присоединительных отверстий:

 1 1/4 Bsp

Рабочая температура:

  от - 30°С до +120 °С

Доработка конструкции радиатора по вашему ТЗ

Мы готовы внести любые необходимые доработки в стандартную конструкцию радиатора и оперативно изготовить теплообменник под ваши технические требования:

1 Изменение высоты и ширины радиатора согласно вашему образцу, изменение расположения отверстий для подключения рукавов и датчиков.

2 Изготовление диффузора под вентилятор согласно вашему аналогу или ТЗ.

3 Оснащение радиатора защитным экраном для предотвращения механических повреждений извне (летящие камни, ветки и т.п).

4 Подбор и изготовление комплекта рукавов для подключения радиатора к гидросистеме. Рукава будут строго соответствовать вашему ТЗ, и по желанию, оснащены пластиковой спиральной защитой.
